6.9. Пример построения графиков

Пример. Вывести 6 графиков экономических индексов для простых продуктов "Яйца", "Хлеб", "Картофель", "Говядина", "Свинина", "Птица" и один график для интегрируемой группы N0 "ВСЕ ПРОДУКТЫ" для случая omega[0] для статистики Нидерландов dutch.tor.
Решение. Последовательные шаги по созданию графиков:
1. Сделайте активным окно "dutch.tor 0".
2. Выберите пункт меню Graphics/ Choise a Set of Groups.
3. Установите курсор мыши на узле лингвистического дерева, соответствующего классу "БАКАЛЕЯ, МОЛОКО, МЯСО, РЫБА". Щелкните по узлу левой клавишей. В корневом узле высветится информация о составе этого узла. 4. Щелкнем дважды по отмеченному узлу. Раскроется диалоговое модальное окно для отбора продуктов в группу. 5. В окне-листинге простых продуктов отметим следующие продукты: "26 Яйца", "28 Хлеб", "29 Картофель", "35 Говядина", "36 Свинина", "39 Птица". Нажав кнопку диалогового окна "Refresh", получите в статическом окне выше список интервалов продуктов, отмеченных в сеансе диалога (26, 28-29, 35-36, 39).
6. Нажмите кнопку "OK". Модальное окно закроется, а активным станет окно с графом связей.
7. Теперь на графе связей отметим левой клавишей мыши группу "0" (ВСЕ ПРОДУКТЫ"). В корневом узле высветится информация о составе этого узла (1-106 ВСЕ ПРОДУКТЫ).
8. Щелкнем правой клавишей по этому узлу. Теперь узел изображается уже не желтым, а сиреневым кружком. Этот узел помещен в список продуктов, экономические индексы которых мы будем выводить на график.
9. В основном меню окна выберем пункт "Price Graphics".
10. На экране появится модальное окно с графиками (рис.13). Анализируйте графики. (Чтобы графики можно было просматривать вместе, они выведены в относительных единицах.) Обратите внимание, что графики простых продуктов - резко ломаные линии, а график индексов интегрированной группы "1-106 ВСЕ ПРОДУКТЫ" - более гладкая ломаная линия. Заметим, что цены на все продукты имеют тенденцию к росту.

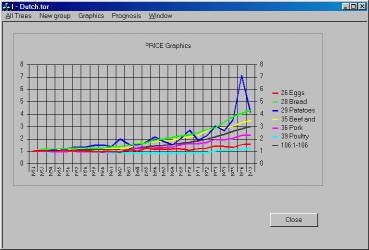

Рис.13. Графики индексов цен

11. Данное окно (рис.13) снабжено основным меню. Выберите пункт "Consumption Graphics". Вместо прежнего появится новое модальное окно (рис.14) с графиками индексов потребления. Заметим, что графики имеют тенденцию к убыванию, и более гладкое поведение наблюдается у индексов потребления интегрированной группы.

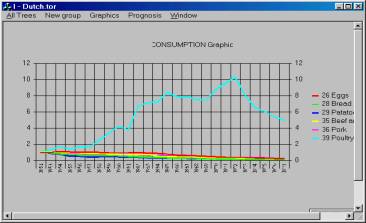

Рис.14. Графики индексов потребления
