Транспьютер T805

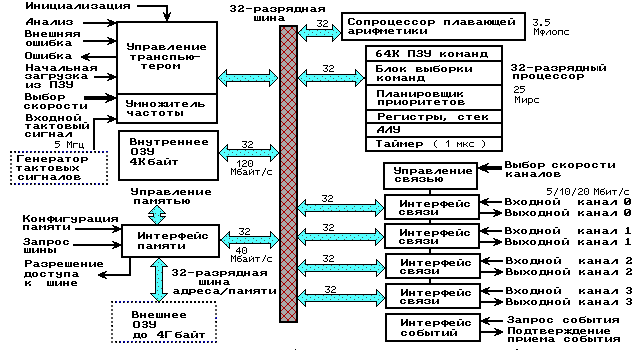

Транспьютер (слово, производное от слов транзистор
и компьютер) T805 представляет собой 32-разрядный микропроцессор,
в состав которого входят:
- ЦПУ с сокращенным набором команд (RISC), имеющее быстродействие до 35 мипс.
- 64-разрядный сопроцессор (FPU)
плавающей арифметики с пиковой производительностью до 3.5 Мфлопс,
работающий параллельно с ЦПУ.
- Внутрикристальное ОЗУ(On-chip RAM) емкостью 4Кбайт со скоростью обмена 120 Мбайт/с.
- 32-разрядная шина памяти, позволяющая адресовать до 4Гбайт внешней по отношению к кристаллу памяти и имеющая быстродействие 40 Мбайт/с.
- Четыре последовательных двунаправленных линии связи (Link), обеспечивающих взаимодействие
транспьютера с внешним миром, работающих параллельно с ЦПУ и имеющих
скорость передачи 5/10/20 Мбит/с.
- Таймер с разрешающей способностью 1 мкс.
- Системные управляющие сигналы Инициализация,
Анализ, Ошибка, управляющие загрузкой и анализом
состояния транспьютера, сигнализирующие об ошибках.
- Интерфейс внешних событий(Event),
обеспечивающий асинхронную связь внутреннего процесса и внешнего
события.
Транспьютеры размещаются на транспьютерных модулях
(TRAM или ТРАМ) - дочерних платах, содержащих
транспьютер, ОЗУ, возможно, переключатели для выбора режимов,
и интерфейс, включающий гнезда/штекеры питания, 4-х линий связи,
линий внешних событий и системных управляющих сигналов. В зависимости
от состава ТРАМ может иметь разные физические размеры, которые
стандартизованы и пронумерованы. Так наименьший по размеру ТРАМ
имеет номер 1, следующий - 2 и т.д.
ТРАМы размещаются на объединительных платах,
которые либо непосредственно включаются в некоторый компьютер
(например, IMS B008 для IBM PC), либо соединенные вместе составляют
сетевой компьютер (например, Parsytec GC). Объединительные платы, подключаемые к
компьютеру (вычислительные транспьютерные платы) имеют два вида:
- Загружаемые по линии связи
платы общего назначения, начальная загрузка которых осуществляется
программой главного компьютера по линии связи, соединяющей главный
компьютер и транспьютер (корневой транспьютер), специально выделенный
для взаимодействия с главным компьютером (например, IMS B008 подключаемая
к шине IBM PC, IMS B014 и IMS B016 - к шине VMEbus).
- Загружаемые из ПЗУ платы,
предназначенные для автономных, встроенных систем (например, INMOS
iq платы IMS B418 и IMS B016 с автономной начальной загрузкой).
